Stel d.m.v. de schak. SET WISSEL de buizentester
op de juiste netspanning zie bovenste schaal van de meter.hiervoor moet de
knop leakage in de stand wissel staan.
1- Voor het testen van een bepaalde buis,b.v. EF80
de DUIMWIELSCHAKELAAR instellen volgens het AVO valve data manual (buizenboek).
2- Juiste gloeispanning instellen.zie HEATER VOLTS.
3- Anode spanning instellen.zie ANODE VOLTS.
4- Schermroosterspanning instellen.zie SCREEN VOLTS.
5- Zet de ELECTRODE SELECTOR op A1
6- Zet de CIRCUIT SELECTOR op C (cathode koud)
7- Draai de LEAKAGE knop van WISSEL op H slaat de meter uit, dan is de gloeidraad
van de buis goed.draai nu verder op C (sluiting cathode gloeidraad) de meter
mag niet uitslaan,slaat de meter wel iets uit wil dat nog niet zeggen dat
de buis onbruikbaar is, voor een eindbuis kan dit meestal wel.draai nu naar
G1 (rooster) nu mag de meter niet uitslaan,stand S (schermrooster) meter mag
niet uitslaan,stand A1 iedem.
8- CIRCUIT SELECTOR op H nu krijgt de gloeidraad van de buis spanning wacht
tot de buis warm is en herhaalpunt 7.
CIRCUIT SELECTOR op CH.INS en herhaal weer punt 7.
9- Nu gaan we naar stand TEST,zet nu d.m.v de knop NEG.GRID.VOLTS. (negative
roosterspanning) de meter op10 mA dit is de anodestroom van de EF80.
zet hiervoor de kleine knop NEG.GRID.VOLTS op nul,
de negatieve roosterspanning van de EF80 is volgens
buizenboek 2 volt (dit is een gefingeerde waarde)
10- Zet nu de meter op nul d.m.v de BACKING OFF.
links grof. rechts fijn.
11- Zet de METER SWITCH nu in de stand mA/v.
de knop SET mA/v op de buitenste schaal, en draai de knop naar rechts tot
de meter staat op mA/v.de als het goed is staat de knop SET mA/v nu op 7,2.
dit is n.l. de steilheid van de EF80.de tweede methode is: zet de
knop SET mA/v op 7,2 en lees de uitslag van de meter af.
stand REPLAGE rood de buis onbruikbaar, in groen
GOOD d.w.z. goed bruikbaar, en men kan aflezen hoeveel
% de buis nog is
12- Zet de CIRCUIT SELECTOR nu op stand GAS de meter mag niet uitslaan.
13- Einde test.
............................................................................
voor diode c.q gelijkrichters gaat men als volgt te werk.
zet de ELECTRODE SELECTOR in stand D1,of D2
afhankelijk van de soort buis,zie buizenboek.
zet de METER SELECTOR in stand D/R op een stand
b.v 30 mA (AZ1) de meter moet nu in het groen vlak
staan,AZ1 is een dubbelfase gelijkrichter,twee maal
30 mA = 60 mA
INFO
en mijn uitzoekwerk .

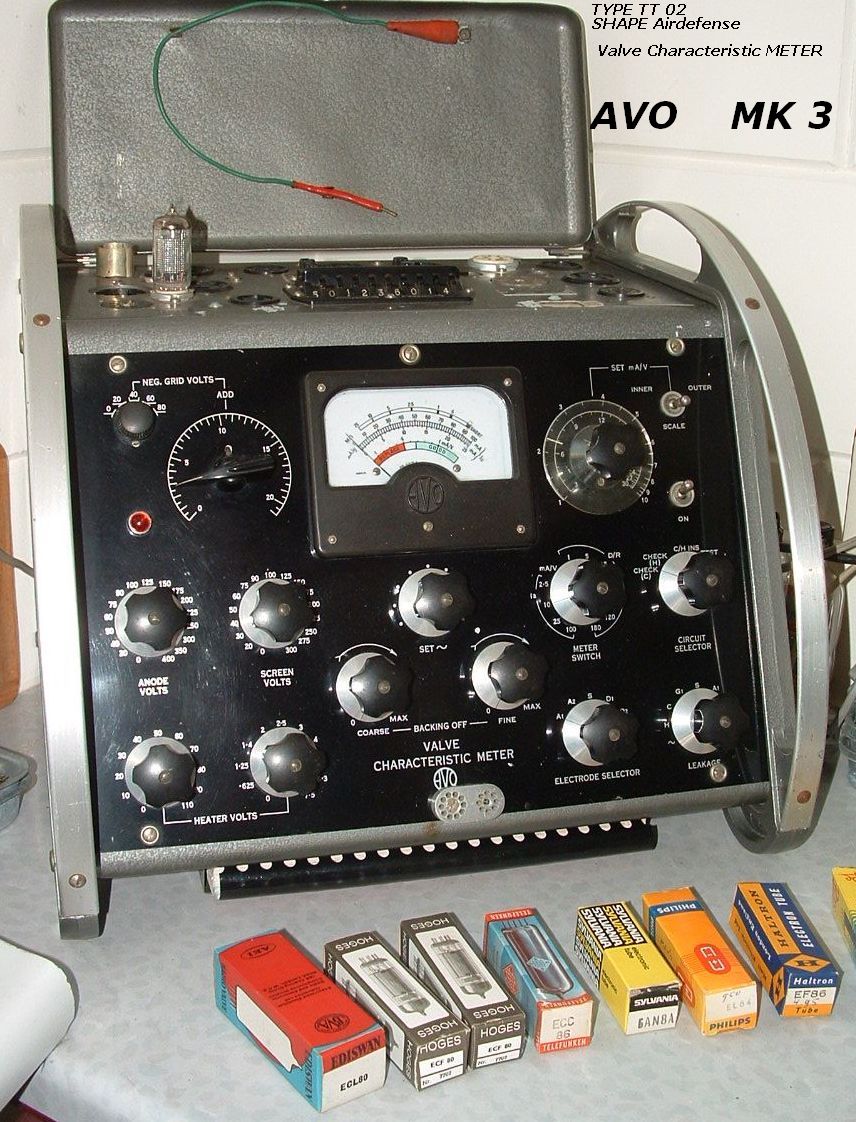

Daarstaat ie de VCM AVO MK3 ..gekregen van een om en nu te gebruiken voor het Radio Museum te Hengelo !
Maar toen .. uitzoekwerk.. blijkt de laatste fase werkte niet punt 11 . Om
te zien de buis is in rood of groen (goed). Hier ging het om ! Toch iets stuk
of doen we iets niet goed ?! Nu toch het boek lezen en zoeken op internet
en er is genoeg te lezen van deze MK3, alleen technisch Engels is zwaar lezen.

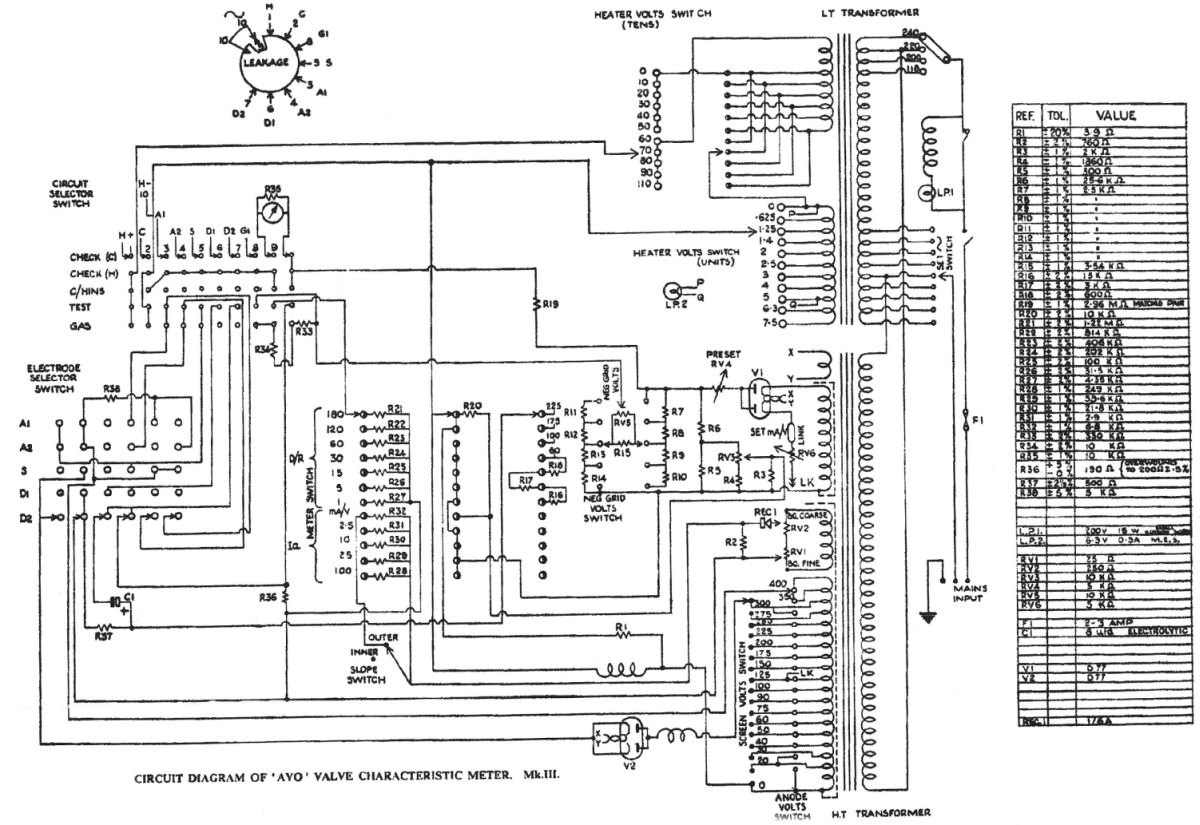

Zou er wat fout zijn in de hardware ? Buisjes vervangen (getest met andere
AVO) en bedrading en schakel contacten controleren .De condensator uitmeten
ook deze heeft zijn Pf jes nog .De germanium diode is ook goed ! Ook van de
buisvoeten via schakelwals draad voor draad controleren ..alles OK. Nog een
stel weerstanden uitmeten maar alles lijkt goed.Tja en toen........
Dan maar het DOC. stapje voor stapje lezen ! Er kwam een Nederlandstalig
bediening bovenwater.
Blijkt toch dat we iets niet goed deden ! Namelijk punt 11 nadat de meter
met backing off op nul staat naar stap 11 ..goed lezen en nu werkt het wel
.
Nu over tot het afstellen van de unit zelf en denk aan de jumper op 230 volt
.Op de meter staat een schaal net spanning ok. deze staat er een stukje naast
en terwijl de spanningen wel goed zijn !De potmeter welke in de line van de
meter zit aanpassen.
Dan een maagdelijke buis in de AVO (als nieuw zoals dat heet! ) en daarmee
de uitslag GOOD
(groen) wat aanpassen dat de verhouding klopt tussen Nul Backing Off en zoveel
Mili Ampere rooster en zoveel % klopt . Elke volgende buis zal wat lager uitkomen
!
Pas op met op nul afstellen dat de wijzer van de meter, niet gaat rammelen
tegen het stootblok.
Op het net zijn veel gebruikers met een afgebroken wijzer !!
De beveiliging met de rode lamp wel laten werken ! Deze is makkelijk vast
te zetten van daar hebben we geen last meer van . Het is een kiep-relay met
3 spoeltjes en instelbaar met een veertje. Te veel stroom en het gaat over
op uitschakelen main voeding .
Laat het je niet mis gaan ...dan ligt je wijzer onderin de uitlezing ....afgebroken
!!! Pffff

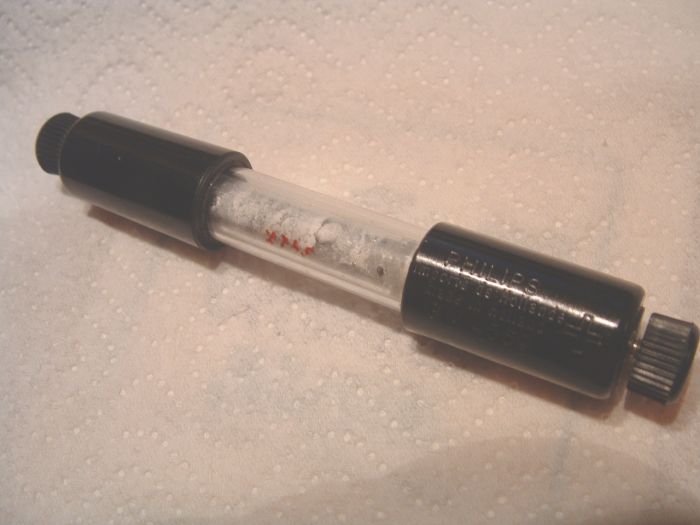

Philips GM = meetunit ... GM 4569 made Holland product code made 5427
Graag INFO !!!
